CARBON 系列水噴射真空泵
一、特性
        羅蘭CARBON系列水噴射泵采用不透性石墨經數控設備精加工而成，具有安裝方便，機械強度高，良好的化學穩定性，耐酸耐堿耐高溫，使用壽命長等優點。該產品廣泛使用于化工、制藥、冶金、環保等行業，深受廣大用戶歡迎。

二、型號及技術參數

型    號	最高真空度 MPa	保證真空度 MPa	最大抽氣量 m3/h	保證抽氣量 m3/h	水流量 m3/h	揚程 m	配套離心泵 功率
CARBON-80	0.099	0.098	80	60	45	30
CARBON-100	0.099	0.098	100	80	45	30
CARBON-120	0.0985	0.097	120	100	45	32
CARBON-160	0.0985	0.097	160	150	50	32
CARBON-200	0.0985	0.097	200	180	50	32
CARBON-300	0.0985	0.097	300	280	100	32

三、產品規格表

型號	H	HI	a		b		c
			發蘭尺寸φ	φ孔距-螺孔	發蘭尺寸φ	φ孔距-螺孔	發蘭尺寸φ	φ孔距-螺孔
CARBON-80	750	130	140×50	105-φ12×4	140×50	105-φ12×4	175×50	145-φ12×6
CARBON-100	750	130	140×50	105-φ12×4	140×50	105-φ12×4	175×50	145-φ12×6
CARBON-120	820	130	140×50	105-φ12×4	140×50	105-φ12×4	175×50	145-φ12×6
CARBON-160	820	130	140×50	105-φ12×4	140×50	105-φ12×4	175×50	145-φ12×6
CARBON-200	820	130	140×50	105-φ12×4	140×50	105-φ12×4	175×50	145-φ12×6
CARBON-300	1000	150	180×65	145-φ18×4	180×65	145-φ18×4	215×100	180-φ18×4
CARBON-500	1400	225	200×80	160-φ18×8	250×125	210-φ18×8	285×150	240-φ18×8

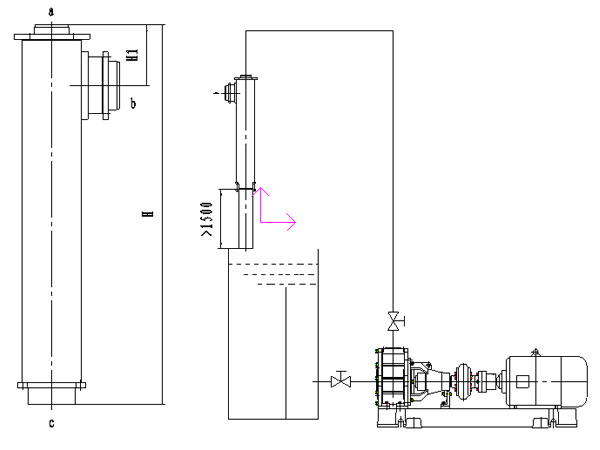

四、安裝示意圖


五、 安裝
1、 根據水沖泵的規格選擇離心泵的功率大小，法蘭連接之間用耐酸橡膠墊，需對稱緊固，不得漏氣。
2、 水沖泵下端必須連接與出口同樣規格的長度在1.5米的尾管，并同泵體保持垂直。
3、 循環水池內的進出水之間，必須安裝擋板，以保證水溫冷卻，及防止空氣進入泵體。
